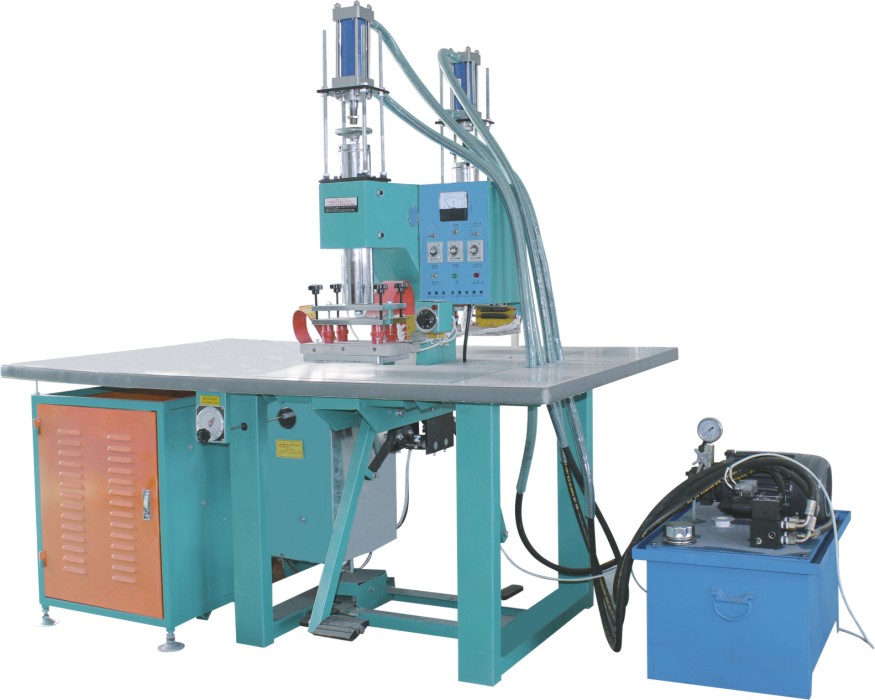

雙頭油壓高頻壓花機_液壓式高周波壓花機使用說明書《一》
油壓高頻壓花機工作原理及設備特點
歡迎使用無錫金電電子設備有限公司所生產雙頭腳踏式高頻機系列內雙頭油壓式高頻壓花機設備，在使用本公司生產的高頻壓花機設備前請詳細閱讀本產品使用說明書。
一、設備應用：
在使用本機前了解設備所能加工熔接塑料種類，其主要可以焊接不同形狀的PVC、PU、EVA、TPU塑膠制品;如皮革壓花、真皮壓花、人造革壓花、商標、鞋服壓花、汽車腳墊、地毯、汽車飾件等。
二、工作原理
本機設計油壓系統操作，雙頭兩工位操作臺，交替操作，設計獨特，本機利用高周波加熱原理，使塑膠內部分子產生極化現象而運動，相互碰撞產生摩擦而自身產生熱量，同時施加壓力，從而達到使塑膠產品熔接熱合的目的。
本機振蕩頻率27.12MHZ,符合國際工業波段的相關標準，適合各地區使用，且輸出電力強大，內部配置有火花防護裝置，有效保護產品和模具。三、本機特色
本機設計油壓操作系統，壓力穩定且壓力大，設備結構結實，具有延時、熔接、定型時間可獨立控制，針對需要加工不同種類的塑膠制品和皮革類，而設計的一種更新機型，更完美的性能能造應現代化企業需求產品。
1、強出力、高性能
采用低損耗的同軸振蕩器，特別設計的同調調諧器使用出力更強，降低熔接時間，提高生產量。
2、電子式限時開關
自動控制時間使用電子式限時開關能正確的控制熔接時間，調整設定時間由零至十秒。
3、高靈敏火花壓制器
當火花產生瞬間，特殊電子回路能自動切斷高周波壓制火花，機器停止振蕩并切斷高頻電流，使銅模、材料及絕緣材料等損害降到最低限度，同時警告燈發亮警示。
4、安全保護裝置
當電流超過限制值時，過負荷電流繼電器自動保護振蕩管和整流器，同時可以避免由不當操作所引起的頻率漂移。
5、高效率、高可靠
本機采用二段式提供穩定的電極壓力，使制品熔接效果一致，提高產品品質。選用全新高質量元器件使設備的維修率降至最低。
四、主要數據：
|
設備型號 |
KS-5000TY |
KS-8000TY |
|
高頻輸出 |
5KW |
8KW |
|
高壓輸入 |
8.5KVA |
13KVA |
|
電源電壓 |
380V /50Hz |
|
震蕩頻率 |
27.12MHz |
|
電子管型號 |
7T85RB |
7T69RB |
|
加壓方式 |
油壓 |
|
冷卻方式 |
風冷 |
|
機械活動間距 |
70mm |
|
上壓板尺寸 |
150*280mm |
|
下壓板尺寸 |
350*700mm |
|
設備尺寸 |
1200*1140*1750mm |
|
設備重量 |
500KG |
550KG |
溫馨提醒：
1、圖表中高頻壓花機參數僅供參考（以實物為準），如客戶另有要求，請?zhí)岢觥?BR>2、高頻壓花機選型考慮客戶工藝焊接要求及特殊工藝等
3、輔助設備：空壓機、高頻模具、絕緣布（需要客戶另購）
注：想了解更多雙頭腳踏油壓式高頻壓花機設備相關信息請閱讀相關介紹
