大功率高周波塑膠熔接機設計C型四柱龍門式結構，A3整版激光切割，機架結實穩固，可依需塑膠熔接工藝量身定制工作臺尺寸、設備功率以及加壓方式等滿足不同產品的需求；性能可按照客戶的要求定制手動/自動滑臺、手動調電/自動調電等機，操作簡單，非常適合大面積產品加工需求；由延時、熔接、定型、上升時間控制機頭上、下運動并利用四根導柱配合上、下導套控制機頭精度。

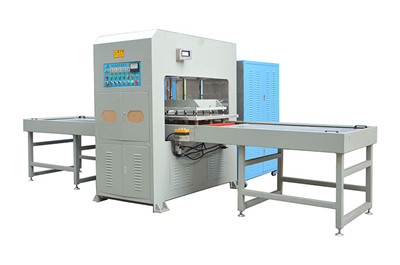

大功率高周波塑膠熔接機圖片（JD-15KWAF JD-25KWAF JD-35KWAF）
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥，操作更加安全
4、自動過流保護+進口5557火花保護系統
5、定制不同形狀模具可生產不同產品
6、美之電可變電容器，出力穩定
7、美之電振蕩器，頻率更加穩定
設備應用：
適用于PVC、TPU塑膠熔接或者含30%PVC混合塑膠材料均可加工焊接。適用范圍：地毯、門墊、地墊、救生衣、褥瘡床墊、氣墊、救生圈、汽車門板、防滑腳墊、玉石床墊。

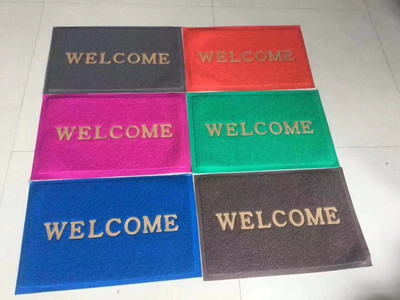

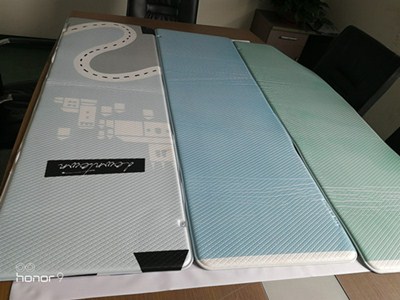

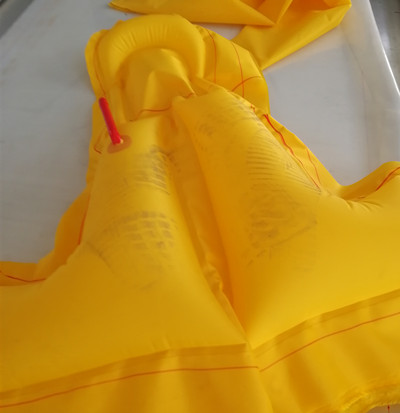

焊接樣品：
運用高周波塑膠熔接機工作原理+氣缸/油缸助力配合相應的高周波模具瞬間對塑膠熔接一種工藝，特別適合大型面積的塑膠產品加工如門口地毯WELCOME壓字、充氣救生衣、廚房地墊壓邊、兒童爬爬墊等。
高周波塑膠熔接機工作原理：被加工的PVC、TPU塑膠膜在高周波上、下電極之間通過電磁波滲透使塑料相互摩擦生熱發生分子極性化現象，配合高周波模具加上一定壓力就可以達到熱合效果。
1、高頻頻率13.56MHz，符合行業標準
2、左、右滑臺，可設置手動/自動
3、四導柱+銅導套定位，機頭更擺動
4、整板激光切割，結實不變形
5、氣缸/油缸安裝板設計嵌入式焊接工藝
6、整機噴塑處理，外觀更加大氣
設備型號 | JD-15KWAF | JD-25KWAF | JD-35KWAF |
設備功率 | 15KW | 25KW | 35KW |
高壓輸入 | 25KVA | 35KVA | 45KVA |
震蕩頻率 | 13.56MHz |
電源電壓 | 380V/50Hz |
加壓方式 | 氣動 / 油壓 |
電子管型號 | 8T85RB | 8T25RB | 8T87RB |
上壓板尺寸 | 1390*840mm | 1440*940mm | 1900*1300mm |
推盤板尺寸 | 1470*1000mm | 1630*1150mm | 2030*1440mm |
設備尺寸 | 3500*4724*1970mm | 5164*3640*1970mm | 6340*3850*1970mm |
設備重量 | 3T | 4T | 5T |
高周波塑膠熔接機主要配置：
1、電子管
精選8T85RB、8T25RB或者8T87RB（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而有效保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
