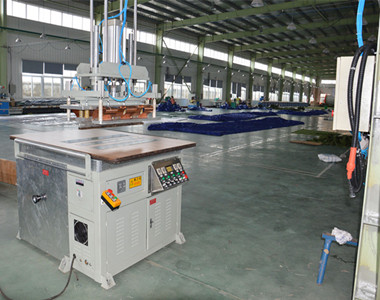

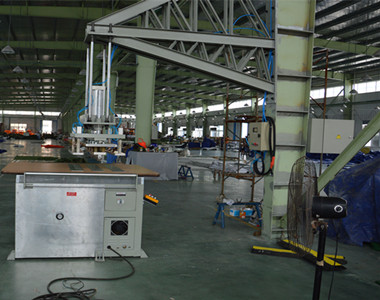

懸臂式高頻熱合機設計方形臺桌+懸臂接地結構，根據大型膜材拼接工藝需求量身定制四周懸空，非常適合大面積膜材焊接要求并可依需產品工藝量身定制設備功率、工作臺尺寸以及性能需求等；設計懸臂氣壓系統并運用電磁閥控制氣缸上、下活動，采用四導柱+上、下導套控制懸臂精度并運用手動/自動操作，簡單方便。

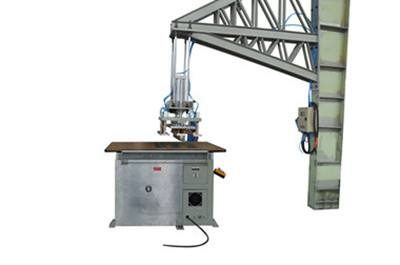

懸臂式高頻熱合機（JD-12KWXB JD-15KWXB）
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥，操作更加安全
4、自動過流保護+進口5557火花保護系統
5、適合大面積膜材直線拼接
6、美之電可變電容器，出力穩定
7、美之電振蕩器，頻率更加穩定
設備應用：
適用于大型面積PVC、TPU塑膠熔接或者含30%PVC混合塑膠材料均可加工焊接。適用范圍：篷布、帳篷、帆布、廣告布、膜結構、篷房、沼氣池、水池等。
運用高頻熱合機工作原理+氣缸助力配合相應的高頻模具瞬間對塑膠熔接一種工藝，特別適合大型面積的塑膠膜材加工如篷布、帳篷、帆布等。 設備名稱：懸臂式高頻機_懸臂式熱合機
設備型號 | JD-12KWXB JD-15KWXB | 設備功率 | 12KW 15KW |
高壓輸入 | 20KVA 25KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | E3130RB 8T85RB | 機械活動行程 | 200mm |
上壓板尺寸 | 定制 | 工作臺尺寸 | 定制 |
設備外觀尺寸 | 定制 | 設備重量 | 650KG |
懸臂式高頻熱合機工作原理：被加工的PVC、TPU塑膠膜在高頻上、下電極之間通過電磁波滲透使塑料相互摩擦生熱使塑料分子發生極性化現象，配合高頻模具加上一定壓力就可以達到熱合效果。
1、高頻頻率27.12MHz，符合行業標準
2、四周無障礙，可設置手動/自動
3、雙導柱+銅導套定位，接地機頭更精準
4、整板激光切割，結實不變形
5、懸臂機頭設計4根加粗螺桿懸吊更加穩定
6、整機噴塑處理，外觀更加大氣
懸臂式高頻熱合機主要配置：
1、電子管
精選E3130RB或8T85RB錦州華光電子管或者可按照客戶要求選用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全等優點并采用水循環冷卻工藝確保電子管壽命。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
